A Sourcing Manager's Audit Guide: Προσδιορισμός θανατηφόρων ελαττωμάτων συγκόλλησης RF στην κατασκευή OEM

Εκτελεστική Περίληψη

Για τα στελέχη της εφοδιαστικής αλυσίδας που προμηθεύονται αδιάβροχο εξοπλισμό υψηλής απόδοσης, ιατρικές κύστεις ή τακτικό εξοπλισμό, η ανακάλυψη ενός κατασκευαστικού ελαττώματος μετά την έξοδο του εμπορευματοκιβωτίου από το ασιατικό λιμάνι είναι ένα καταστροφικό οικονομικό γεγονός. Διαφορετικόςπαραδοσιακές μεθόδους κοπής και ραφής, Η συγκόλληση με ραδιοσυχνότητες (RF) απαιτεί εξαιρετική ακρίβεια στα εργαλεία, την τάση και τον θερμοδυναμικό έλεγχο. Όταν υποβαθμισμένα εργοστάσια προσπαθούν να κλιμακώσουν την παραγωγή χωρίς αυστηρά πρωτόκολλα Διασφάλισης Ποιότητας (QA), το αποτέλεσμα είναι αστοχίες πεδίου, διακυβευμένη ακεραιότητα προϊόντος και μαζικές ανακλήσεις προϊόντων. Αυτός ο τεχνικός οδηγός αποκαλύπτει τα τρία πιο κοινά —και θανατηφόρα— ελαττώματα συγκόλλησης ραδιοσυχνοτήτων, παρέχοντας στους διαχειριστές προμήθειας τη γνώση για τον έλεγχο πιθανών συνεργατών OEM και την εξάλειψη των κινδύνων της εφοδιαστικής αλυσίδας.

Ελάττωμα 1: Η "Ψυχρή Συγκόλληση" (Ημιτελής Μοριακή Σύντηξη)

Ο επιχειρηματικός κίνδυνος:Η ψυχρή συγκόλληση είναι το πιο παραπλανητικό και επικίνδυνο ελάττωμα στην κατασκευή ραδιοσυχνοτήτων. Η ραφή φαίνεται οπτικά άθικτη κατά τη διάρκεια μιας επιφανειακής εργοστασιακής επιθεώρησης, αλλά τα πολυμερή στην πραγματικότητα δεν έχουν συντηχθεί σε μοριακό επίπεδο. Υπό λειτουργική πίεση ή ελαφρά εσωτερική πίεση, η ραφή απλώς ξεκολλάει.

Οπτική αναγνώριση και αιτίες:

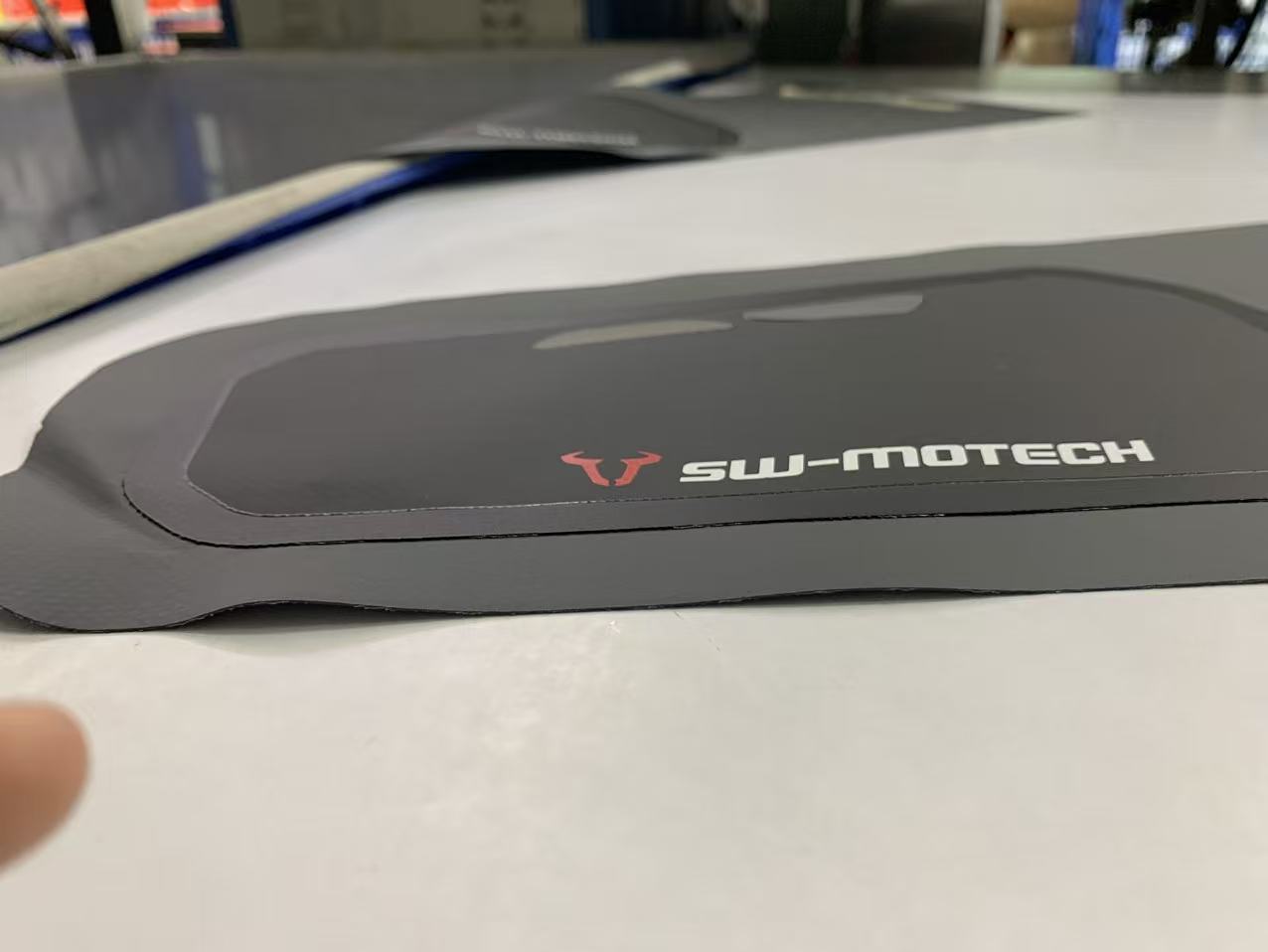

• Το βλέμμα:Η συγκολλημένη περίμετρος στερείται το διακριτό, ομοιόμορφο "σφαιρίδιο εξώθησης" (η ελαφριά συμπίεση της λιωμένης TPU κατά μήκος της άκρης). Το υλικό μπορεί να φαίνεται ελαφρά πιεσμένο παρά λιωμένο.
• Η Μηχανική Αποτυχία:Οι ψυχρές συγκολλήσεις συμβαίνουν όταν ένα εργοστάσιο δίνει προτεραιότητα στην ταχύτητα παραγωγής έναντι της ποιότητας. Ο χειριστής μειώνει τον χρόνο παραμονής (τη διάρκεια που εφαρμόζεται η ενέργεια ραδιοσυχνοτήτων) ή το μηχάνημα δεν έχει τη σταθερότητα τάσης για να διεισδύσει σε χοντρά υλικά όπως το 840D TPU. Μπορεί επίσης να συμβεί εάν το εργοστάσιο χρησιμοποιεί ασύμβατα μείγματα πλαστικοποιητών.

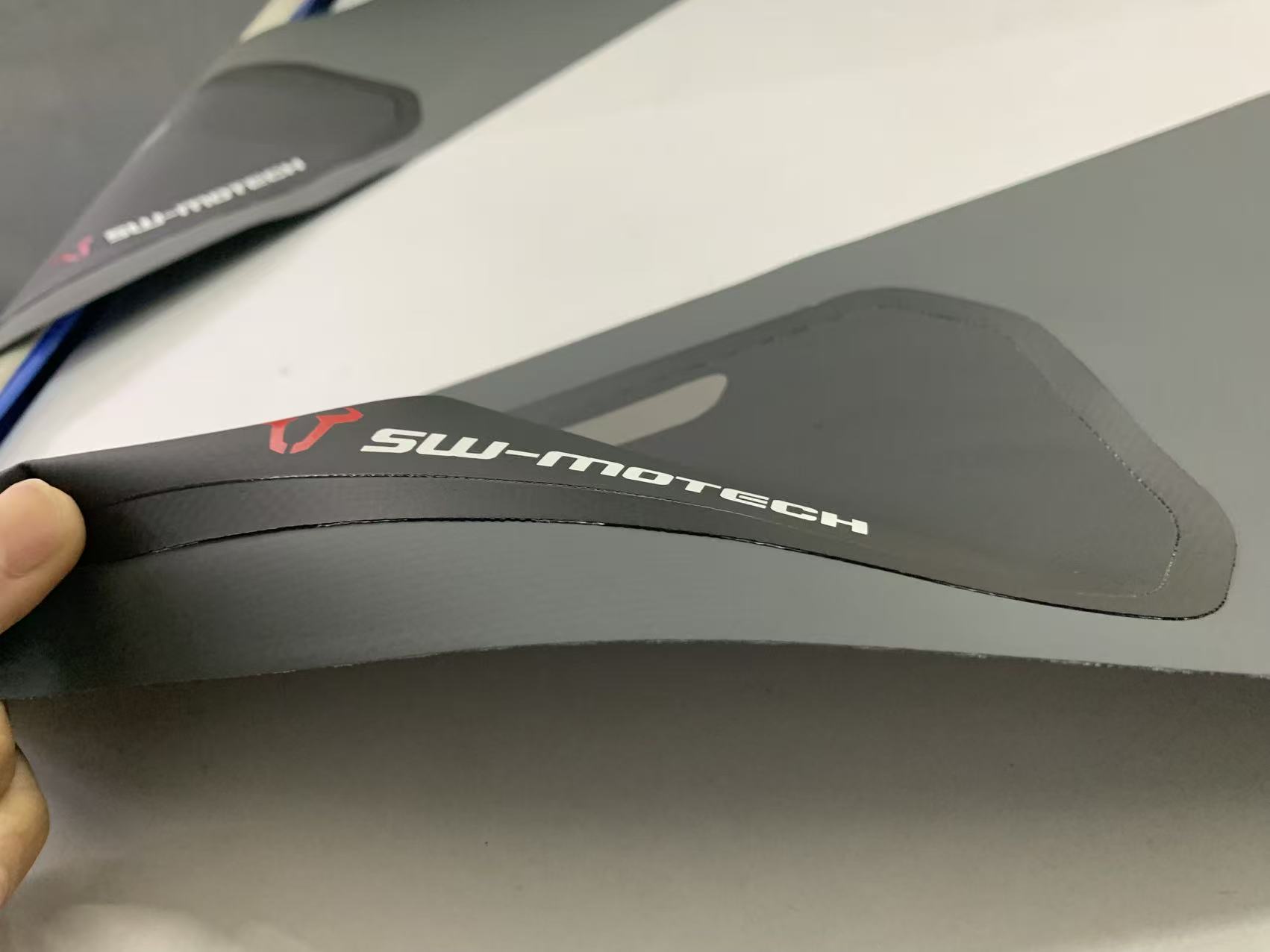

• Ερώτηση ελέγχου: Ζητήστε από το εργοστάσιο τα αρχεία καταγραφής δοκιμής αντοχής φλοιού και αντοχής διάτμησης. Μια αληθινή συγκόλληση RF δεν μπορεί να αποκολληθεί. το ίδιο το ύφασμα πρέπει να σκιστεί πριν αποτύχει η ραφή.

Ελάττωμα 2: Θερμική υποβάθμιση (τόξο και έγκαυμα)

Ο επιχειρηματικός κίνδυνος:Εάν η ψυχρή συγκόλληση υποβάλλεται σε επεξεργασία, η θερμική υποβάθμιση είναι σοβαρή υπερεπεξεργασία. Αυτό το ελάττωμα καταστρέφει εντελώς την αδιάβροχη μεμβράνη, οδηγώντας σε άμεσες διαρροές και δομική αστοχία. Είναι σύνηθες στα εργοστάσια η μετάβαση από φθηνό PVC σε TPU υψηλής ποιότητας χωρίς να ενημερώνονται οι παραμέτρους εργαλείων τους.

Οπτική αναγνώριση και αιτίες:

• Το βλέμμα:Καψαλισμένα, αποχρωματισμένα ή εύθραυστα άκρα κατά μήκος της ραφής. Σε ακραίες περιπτώσεις, θα δείτε μικροσκοπικές τρύπες ή σκούρες καφέ κηλίδες όπου το υλικό έχει ενανθρακωθεί.
• Η Μηχανική Αποτυχία:Αυτό συχνά προκαλείται από "τόξο"—μια ξαφνική ηλεκτρική εκκένωση που προκαλείται από βρώμικες ορειχάλκινες μήτρες, ανομοιόμορφο πάχος υλικού ή εφαρμογή υπερβολικής τάσης ραδιοσυχνοτήτων. Τα υποβαθμισμένα εργοστάσια συχνά παραμελούν την καθημερινή συντήρηση και τον καθαρισμό της μήτρας, οδηγώντας σε παγιδευμένα συντρίμμια που προκαλούν τοπική υπερθέρμανση.
• Ερώτηση ελέγχου: Παρατηρήστε το δάπεδο του εργοστασίου. Είναι οι μήτρες συγκόλλησης κατά παραγγελία με CNC και σχολαστικά καθαρές ή οξειδώνονται και καλύπτονται από υπολείμματα; Ρωτήστε για τα SOP προληπτικής συντήρησης.

Ελάττωμα 3: Ασύμμετρη εξώθηση (άνιση πίεση εργαλείων)

Ο επιχειρηματικός κίνδυνος:Μια αδιάβροχη σακούλα μπορεί να συγκρατεί νερό κατά τη διάρκεια μιας σταθερής δοκιμής, αλλά οι ασύμμετρες ραφές δημιουργούν αδύναμα σημεία που αναπόφευκτα θα εκραγούν όταν το προϊόν πέσει, συμπιεστεί ή εκτεθεί σε ακραίες διακυμάνσεις θερμοκρασίας.

Οπτική αναγνώριση και αιτίες:

• Το βλέμμα:Εξετάστε τη διατομή ή την άκρη της συγκόλλησης. Στη μία πλευρά, υπάρχει μια μεγάλη, ακατάστατη σφαίρα λιωμένου πολυμερούς (υπερεξώθηση), ενώ η άλλη είναι επικίνδυνα λεπτή (υπό-εξώθηση).

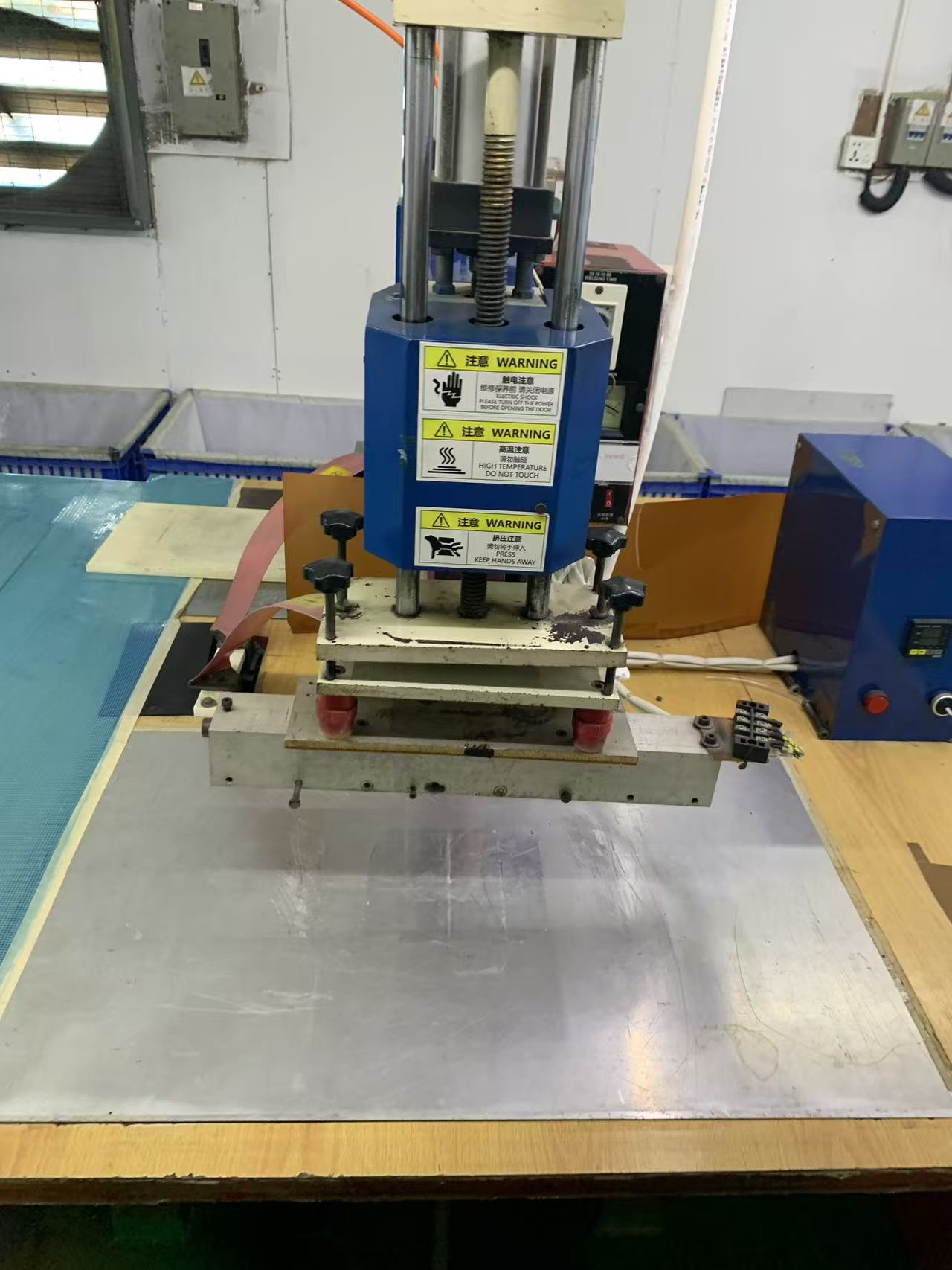

• Η Μηχανική Αποτυχία:Η συγκόλληση με ραδιοσυχνότητες απαιτεί τέλεια ευθυγραμμισμένες πνευματικές πρέσες. Εάν η τεράστια μεταλλική πλάκα που συγκρατεί τη μήτρα είναι εκτός ευθυγράμμισης έστω και κατά ένα κλάσμα του χιλιοστού, ασκεί άνιση πίεση σε όλη τη ραφή. Τα φτηνά μηχανήματα δεν διαθέτουν τη δομική ακαμψία για να διατηρήσουν τέλεια ευθυγράμμιση κατά τη διάρκεια της παραγωγής μεγάλου όγκου.
• Ερώτηση ελέγχου: Χρησιμοποιεί το OEM προηγμένες υδραυλικές ή βαριά σταθεροποιημένες πνευματικές πρέσες; Κάνουν καθημερινούς ελέγχους βαθμονόμησης στην οριζόντια πλάκα;

Συμπέρασμα: Συνεργασία με έναν OEM μηδενικού ελαττώματος

Ο εντοπισμός ελαττωμάτων συγκόλλησης RF είναι μόνο το πρώτο βήμα. η αποτροπή τους απαιτείσε συνεργασία με μια ελίτ εργοστασιακή μονάδα. Οι συνεργάτες True Tier-1 OEM δεν βασίζονται σε επιθεωρήσεις στο τέλος της γραμμής για να εντοπίσουν σφάλματα. Χρησιμοποιούν παρακολούθηση παραμέτρων σε πραγματικό χρόνο, επενδύοντας σε προσαρμοσμένα εργαλεία ορείχαλκου με μηχανική CNC και επιβάλλοντας αυστηρά πρωτόκολλα QA με πιστοποίηση ISO.

Όταν η φήμη και το τελικό αποτέλεσμα της επωνυμίας σας εξαρτώνται από 100% αδιάβροχη αξιοπιστία, δεν μπορείτε να αντέξετε οικονομικά να επιδοτήσετε την καμπύλη εκμάθησης ενός εργοστασίου. Ελέγξτε αυστηρά, απαιτήστε διαφάνεια και συνεργαστείτε με ειδικούς στην τεχνολογία μοριακής σύντηξης.

Συχνές ερωτήσεις: Έλεγχος ποιότητας συγκόλλησης RF

Ε: Πώς μπορώ να ελέγξω εάν μια συγκολλημένη ραφή RF είναι "ψυχρή συγκόλληση" κατά τη διάρκεια μιας επίσκεψης στο εργοστάσιο;
ΕΝΑ:Η πιο αξιόπιστη χειροκίνητη δοκιμή είναι η καταστροφική δοκιμή απολέπισης. Κόψτε μια λωρίδα μιας ίντσας κατά μήκος της ραφής και χρησιμοποιήστε πένσα για να χωρίσετε τα δύο στρώματα. Σε μια τέλεια συγκόλληση με ραδιοσυχνότητες, η επίστρωση υφάσματος βάσης θα σχιστεί πριν διαχωριστεί η ίδια η συγκολλημένη ραφή.

Ε: Γιατί το υλικό TPU του τρέχοντος προμηθευτή μου φαίνεται καμένο γύρω από τις ραφές;
ΕΝΑ:Αυτό πιθανότατα οφείλεται σε θερμική υποβάθμιση ή δημιουργία τόξου. Συμβαίνει όταν το εργοστάσιο χρησιμοποιεί βρώμικα καλούπια συγκόλλησης, εφαρμόζει υπερβολική ισχύ ραδιοσυχνοτήτων ή αποτυγχάνει να συντονίσει σωστά τη συχνότητα του μηχανήματος για το συγκεκριμένο πάχος του υλικού TPU.

Ε: Η ποιότητα του ορειχάλκινου καλουπιού επηρεάζει την τελική συγκόλληση RF;
ΕΝΑ:Απολύτως. Οι φτηνές, κακώς κατεργασμένες μήτρες κατανέμουν τη θερμότητα και την πίεση άνισα, προκαλώντας ασύμμετρες συγκολλήσεις και αδύναμα σημεία. Τα εργοστάσια premium OEM επενδύουν σε προσαρμοσμένες ορειχάλκινες μήτρες με μηχανική CNC προσαρμοσμένες στη συγκεκριμένη γεωμετρία του προϊόντος σας για να εξασφαλίσουν άψογη σύντηξη από άκρη σε άκρη.
