Διαδικασία παραγωγής αδιάβροχου σακιδίου πλάτης IPX8

Η Sealock είναι κατασκευαστής αδιάβροχων σακιδίων πλάτης IPX8 και προμηθευτής OEM. Η επίτευξη IPX8 σε μια θήκη τηλεφώνου είναι ένα πρόβλημα ακρίβειας σε έναν μικρό σφραγισμένο όγκο. Το να το φτάσετε σε ένα φέρον σακίδιο 65 λίτρων είναι μια εντελώς διαφορετική πειθαρχία: μέτρα ραφής αντί για εκατοστά, ένα φαρδύ άνοιγμα που πρέπει να σφραγίζεται ομοιόμορφα σε όλο το πλάτος του, ένα σώμα που κάμπτεται υπό φορτίο ενώ είναι βυθισμένο και αρκετός παγιδευμένος αέρας για να ασκήσει πραγματική πίεση στο κλείσιμο από το εσωτερικό. Αυτός ο οδηγός καλύπτει τον τρόπο κατασκευής ενός πακέτου IPX8 και τους αριθμούς μηχανικής πίσω από το κλείσιμο που το καθιστά δυνατό.

Γιατί η κλίμακα αλλάζει το πρόβλημα

IPX8 σημαίνει συνεχή βύθιση πέραν του ενός μέτρου, σε βάθος και διάρκεια που δηλώνει ο κατασκευαστής. Το γεγονός ότι σε μια μεγάλη συσκευασία με μαλακή όψη εισάγει τέσσερις παράγοντες που μια μικρή σφραγισμένη θήκη δεν αντιμετωπίζει ποτέ:

• Μήκος ραφής.Μια συσκευασία 65 λίτρων φέρει πολλές φορές τη συγκολλημένη ραφή μιας θήκης. Κάθε πρόσθετος μετρητής είναι άλλη μια ευκαιρία για οριακή συγκόλληση, επομένως η συνοχή της διαδικασίας έχει μεγαλύτερη σημασία καθώς αυξάνεται ο όγκος, όχι λιγότερο.
• Όγκος εσωτερικού αέρα.Μια σφραγισμένη συσκευασία 65L παγιδεύει μεγάλο όγκο αέρα. Βυθισμένος, αυτός ο αέρας συμπιέζεται και σπρώχνεται προς τα έξω στο κλείσιμο και τις ραφές — το πακέτο δέχεται πίεση και από τις δύο κατευθύνσεις ταυτόχρονα.
• Κάμψη υπό φορτίο.Ένα φορτωμένο πακέτο παραμορφώνεται καθώς μεταφέρεται, πέφτει και πιέζεται πάνω σε ένα κύτος ή ένα βράχο. Μια θήκη κάθεται ακίνητη. ένα πακέτο δουλεύει συνεχώς τις ραφές του.
• Φέρουσες διεισδύσεις.Οι άγκυρες της πλεξούδας, της ζώνης ισχίου και της λαβής έλξης φέρουν βάρος σε ένα σώμα που πρέπει να παραμείνει σφραγισμένο. Μια θήκη έχει ένα κορδόνι. ένα πακέτο έχει οκτώ ή περισσότερα.

Γιατί ένα Roll-Top μόνο του δεν φτάνει εκεί

Το roll-top είναι ένα εξαιρετικό κλείσιμο και η σωστή επιλογή για τα περισσότερα αδιάβροχα πακέτα. Αυτό που δεν είναι είναι ένα σφράγισμα με ονομαστική πίεση. Δημιουργεί ένα μονοπάτι λαβύρινθου που καταργεί τη βροχή, τον ψεκασμό και τη σύντομη βύθιση, αλλά η στεγανωτική του δύναμη προέρχεται από τα χέρια του χρήστη και από μια πόρπη — δεν είναι μια ελεγχόμενη, σχεδιασμένη συμπίεση. Για μια δηλωμένη βαθμολογία IPX8, το κλείσιμο πρέπει να ισχύει αμετρήσιμη, επαναλαμβανόμενη δύναμη σύσφιξης σε ένα συμβατό παρέμβυσμα.

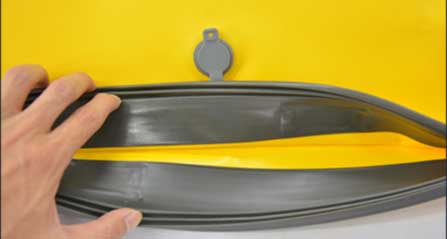

Η κατασκευή του πακέτου IPX8 μας το κάνει αυτό με τρία στοιχεία που συνεργάζονται: αλωρίδα στεγανοποίησης από φυσικό καουτσούκκατά μήκος του ανοίγματος, ααναδιπλούμενο πτερύγιοπου κλείνει πάνω του, και ακεντρικό ιμάντα συμπίεσηςπου σφίγγει τη διάταξη προς τα κάτω. Το καουτσούκ παρέχει την ελαστικότητα. Το πτερύγιο παρέχει τη γεωμετρία. ο ιμάντας παρέχει τη δύναμη.

The Gasket Engineering Behind It

Οι σφραγίδες συμπίεσης ζουν ή πεθαίνουν σε έναν αριθμό που σπάνια συζητείται στην κατασκευή σακουλών και είναι στενότερος από ό,τι υποθέτουν οι περισσότεροι άνθρωποι.

• Η ζώνη συμπίεσης.Μια ελαστική φλάντζα πρέπει να συμπιεστεί κατά ένα ποσοστό του αρχικού της πάχους για να σφραγιστεί. ΟΤο ιδανικό είναι περίπου 40%, το πρακτικό μέγιστο είναι 50% και το ελάχιστο είναι περίπου 10-15%. Υποσυμπιέστε το και δεν υπάρχει σφράγιση.υπερσυμπιέστε το πάνω από 50% και το λάστιχο μπορεί να μην αναπηδήσει καθόλου— αφήνοντας ένα μόνιμο κενό στο σημείο που υπήρχε η σφραγίδα. Ο σχεδιασμός του κλεισίματος σημαίνει σχεδιασμός για αυτήν την ταινία, όχι απλώς σύσφιξη όσο το δυνατόν πιο σκληρά.
• Σετ συμπίεσης.Η ικανότητα του καουτσούκ να σπρώχνει προς τα πίσω μετριέται με το σετ συμπίεσης, που έχει δοκιμαστείASTM D395. Μια ένωση με φτωχό σετ συμπίεσης συμπεριφέρεται καλά την πρώτη ημέρα και σταδιακά σταματά να σφραγίζει. Αυτή είναι μια προδιαγραφή υλικού, όχι μια υπόθεση σχεδιασμού.
• Χαλάρωση.Η δύναμη επαναφοράς μιας συμπιεσμένης φλάντζας πέφτει μετρήσιμα αμέσως μετά την εγκατάσταση — μέσα σε μία ώρα μπορεί να είναι περίπου τα τρία τέταρτα της αρχικής της τιμής. Η πλήρης αποτυχία είναι απίθανη, αλλά η διαρροή καθίσταται δυνατή εάν ο σχεδιασμός δεν είχε περιθώριο. Έτσι, το σύστημα σύσφιξης καθορίζεται με χώρο κεφαλής και όχι στο θεωρητικό ελάχιστο.

Το δυσκολότερο μέρος: Ακόμη και σύσφιξη σε ένα μεγάλο άνοιγμα

Αυτό είναι όπου μια μεγάλη συσκευασία διαφέρει περισσότερο από ένα μικρό σφραγισμένο προϊόν. Ένας κεντρικός ιμάντας συμπίεσης ασκεί τη μεγαλύτερη δύναμή του στο μέσο του ανοίγματος και προοδευτικά μικρότερη προς τα άκρα. Η μηχανική φλάντζας έχει ένα όνομα για το πρόβλημα που προκύπτει — συγκέντρωση δύναμης στο σημείο σύσφιξης, με υποσυμπίεση μακριά από αυτό — και ισχύουν οι κλασικές απαντήσεις:

• Η συμπίεση σταματάπου εμποδίζουν τη σύνθλιψη της φλάντζας πέρα ​​από το όριο επαναφοράς όπου ο ιμάντας τραβάει περισσότερο.
• Ένα σκληρυμένο πτερύγιο, έτσι η δύναμη κλεισίματος απλώνεται κατά μήκος του ανοίγματος αντί να διαχέει μερικά εκατοστά από τις δύο πλευρές του ιμάντα.
• Προφίλ φλάντζας και σκληρόμετρο επιλεγμένα για την καμπύλη δύναμηςτο κλείσιμο προσφέρει στην πραγματικότητα, όχι για ένα ενιαίο ιδανικό.
• Διπλώστε τη γεωμετρία στα άκρα, καθώς ένα αναδιπλούμενο πτερύγιο πρέπει να στρίψει μια γωνία σε κάθε άκρο του ανοίγματος - το ίδιο πρόβλημα με τη συσσώρευση γωνιών που επηρεάζει κάθε φαρδύ διπλωμένο κλείσιμο.

Η ανομοιόμορφη σύσφιξη είναι η κλασική λειτουργία αστοχίας αυτού του τύπου κλεισίματος: μια τσιμούχα που συγκρατείται στο κέντρο και ανοίγει στο ένα άκρο θα περάσει ένα περιστασιακό βύθισμα και θα διαρρεύσει υπό παρατεταμένη πίεση. Η επαλήθευση της ομοιομορφίας σε όλο το πλάτος, όχι μόνο στον ιμάντα, είναι ένα απαραίτητο βήμα επιθεώρησης.

Το κέλυφος: περισσότερη ραφή, λιγότερη ανοχή

• Υλικό.Το TPU που έχει πλαστικοποιηθεί σε νάιλον 420D είναι το κατάλληλο κέλυφος για αυτήν την κατηγορία — η νάιλον βάση έχει αντοχή σε σχίσιμο και τριβή, η TPU προσφέρει αντοχή στην υδρόλυση, σταθερότητα UV, ευελιξία στο κρύο και συγκολλησιμότητα. Το TPU ανέχεται επίσης τη συνεχή κάμψη που επιβάλλει ένα φορτωμένο πακέτο πολύ καλύτερα από μια άκαμπτη επίστρωση.
• Συγκόλληση στα 27,12 MHzχωρίς τρύπες βελόνας πουθενά στο φράγμα. Σε ένα μεγάλο πακέτο, η σταθερότητα των παραμέτρων συγκόλλησης σε μια ολόκληρη σειρά παραγωγής είναι ο μόνος μεγαλύτερος καθοριστικός παράγοντας για το εάν η παρτίδα διατηρεί την αξιολόγησή της.
• Μια ενισχυμένη βάση τριβής.Το πάνελ βάσης σύρεται και στερεώνεται περισσότερο από οποιαδήποτε άλλη επιφάνεια, και σε ένα προϊόν IPX8 μια φθαρμένη βάση είναι μια αστοχία στεγανοποίησης, όχι μόνο καλλυντική βλάβη.
• Φορτώστε τις άγκυρες ραμμένες πριν από τη συγκόλληση.Οι άγκυρες της πλεξούδας, της ζώνης ισχίου και της λαβής έλξης ράβονται πρώτα σε επίπεδα πάνελ με υψηλή τάση, έτσι ώστε οι διατρήσεις να καταλήγουν κάτω από το συγκολλημένο δέρμα και το φορτίο να απλώνεται σε ένα ραμμένο αποτύπωμα. Μόνο συγκολλημένες άγκυρες ξεφλουδίζουν κάτω από παρατεταμένη διάτμηση.

Η Ακολουθία Παραγωγής

1. Σταδιοποίηση και κοπή υλικού— πάνελ κομμένα σε σφιχτή ανοχή, καθώς μια συγκολλημένη ραφή δεν έχει κανένα περιθώριο να απορροφήσει την παραμόρφωση.
2. Ράψιμο υποσυναρμολόγησης— λουρί, ζώνη ισχίου, πίσω πλαίσιο, πλαϊνές τσέπες και άγκυρες κορδονιού βλεφαρίδων κατασκευασμένες ως μονάδες.
3. Ραφή σημείου φόρτωσης σε επίπεδα πάνελ— αγκυρώσεις που εφαρμόζονται σε υψηλή τάση πριν κλείσει το κέλυφος.
4. Ρύθμιση μήτρας και συγκόλληση HF— το κέλυφος συγχωνεύεται σε ένα συνεχές σφραγισμένο δέρμα, που καλύπτει τα ραμμένα ίχνη.
5. Κόλληση φλάντζας— η λωρίδα σφράγισης από φυσικό καουτσούκ είναι κολλημένη σε όλο το μήκος του ανοίγματος. Οποιαδήποτε απόκλιση εδώ γίνεται αργότερα μια ανομοιόμορφη ζώνη συμπίεσης.
6. Συγκρότημα πτερυγίου και ιμάντα συμπίεσης— η γεωμετρία του πτερυγίου έχει ρυθμιστεί ώστε να διπλώνει τετράγωνα πάνω στη στεγανοποιημένη φλάντζα, τον ιμάντα και το υλικό.
7. Επαλήθευση κλεισίματος— η συμπίεση ελέγχεται σε όλο το πλάτος, όχι μόνο στον ιμάντα.
8. Προσδιορισμός διαρροής και συσκευασία.

Η βάση του προϊόντος

Αυτά τα συγκολλημένα πακέτα είναι ίσα σημεία εκκίνησης για μια παραγγελία OEM — κανένα δεν κατατάσσεται πάνω από το άλλο. η κατασκευή IPX8 βρίσκεται δίπλα σε επαληθευμένες κατασκευές IPX7 με ρολό και αεροστεγές φερμουάρ:

Εικών	Μοντέλο & προδιαγραφές	Σύστημα στεγανοποίησης & βαθμολογία	MOQ
	SL-J033 Waterproof Expedition Pack— 45L / 55L / 65L (34×23×58 / 68 / 78 εκ.); 1.916 / 1.968 / 2.043 g; TPU πλαστικοποιημένο σε νάιλον 420D. βαρέως τύπου ενισχυμένη βάση γδαρσίματος. εσωτερική δικτυωτή τσέπη? πλαϊνή τσέπη, πλαϊνά κορδόνια βλεφαρίδων, πάνελ με αγκίστρια, ανακλαστικές σωληνώσεις. ιμάντες ώμου με επένδυση, ιμάντας στέρνου, ζώνη ισχίου με επένδυση, λαβή έλξης. κίτρινο / μαύρο.	IPX8— λωρίδα στεγανοποίησης από φυσικό καουτσούκ + αναδιπλούμενο πτερύγιο + κεντρικός ιμάντας συμπίεσης	300–500
	SL-E103 Αδιάβροχο σακίδιο πλάτης με αεροστεγές φερμουάρ— 45L (30×22×73 εκ.); TPU αδιάβροχη επίστρωση. εσωτερικό επίπεδο υπολογιστή. δείγμα 15 ημερών.	Αεροστεγές φερμουάρ — επαληθευμένο IPX7, ευρεία γρήγορη πρόσβαση	500
	SL-E090 Αεροστεγές ξηρό σακίδιο πλάτης— 60L (36×25×80 εκ.); TPU; μαύρο, κίτρινο, κόκκινο? διπλώνει για μεταφορά. επιπλέει.	Roll-top — μεγάλος όγκος παγιδευμένου αέρα, άνωση από τη σχεδίαση	300–500
	SL-E039 TPU Dry Backpack— 25 λίτρα; 420D νάιλον επικαλυμμένο με TPU. δύο ρυθμιζόμενοι ιμάντες ώμου και ένα κουμπί στη μέση. δείγμα 3-5 ημέρες.	Roll-top — επαληθευμένο IPX7 σε συγκολλημένο κέλυφος TPU	300–500
	SL-E977 Kayak Dry Backpack— 28 λίτρα; 500D PVC 0,5 χιλ. ημικυκλικό κέλυφος? παράθυρο τηλεφώνου? κλειδαριά πολλαπλών λειτουργιών? πλευρική βαλβίδα φουσκώματος/ξεφουσκώματος. Πίσω πάνελ EVA.	Roll-top με βαλβίδα — ελεγχόμενη διαχείριση αέρα σε σφραγισμένο σώμα	300–500

Το σύστημα στεγανοποίησης, οι προδιαγραφές της φλάντζας, η χωρητικότητα, το υλικό του κελύφους, η διαμόρφωση της πλεξούδας, το υλικό και η επωνυμία καθορίζονται ανά παραγγελία ή μπορεί να αναπτυχθεί ένα πακέτο από ένα σκίτσο. Λάβετε υπόψη ότι το SL-J033 εκτελεί τρεις χωρητικότητες σε μία πλατφόρμα στεγανοποίησης, επομένως ένα πρόγραμμα IPX8 μπορεί να καλύψει 45–65L χωρίς τρεις ξεχωριστές εξελίξεις κλεισίματος.

Έλεγχος ποιότητας για ένα πακέτο IPX8

Η ποιότητα περιορίζεται σε τρία επίπεδα.IQCκαλύπτει το εισερχόμενο ύφασμα με πλαστικοποίηση TPU για πάχος επίστρωσης, πρόσφυση και συγκολλησιμότητα, συνφλάντζα για σκληρόμετρο και σετ συμπίεσης, και ιμάντες, αφρός, πόρπες και εξοπλισμός έναντι του υπογεγραμμένου προτύπου.IPQCκαλύπτει την ανοχή κοπής, την ακεραιότητα συγκόλλησης και το πλάτος συγκόλλησης, την αληθή συγκόλληση της φλάντζας κατά μήκος του ανοίγματος, το συγκρότημα πτερυγίου και ιμάντα, ραφή αγκύρωσης φορτίου καιεπαλήθευση συμπίεσης σε όλο το πλάτος του πώματος— με δοκιμές αποφλοίωσης σε συγκολλήσεις δειγμάτων στην αρχή κάθε εκτέλεσης.OQCκαλύπτει τη δειγματοληψία ISO 2859 AQL, τη δοκιμή εμβάπτισης στο δηλωμένο βάθος και τη διάρκεια και τη σύγκριση δειγμάτων χρυσού, με διαθέσιμη πιστοποίηση SGS ή QIMA — και για μια αξίωση IPX8, οι αγοραστές θα πρέπει να αναμένουν μια έκθεση δοκιμής που να αναφέρει το βάθος και όχι μόνο την αξιολόγηση.

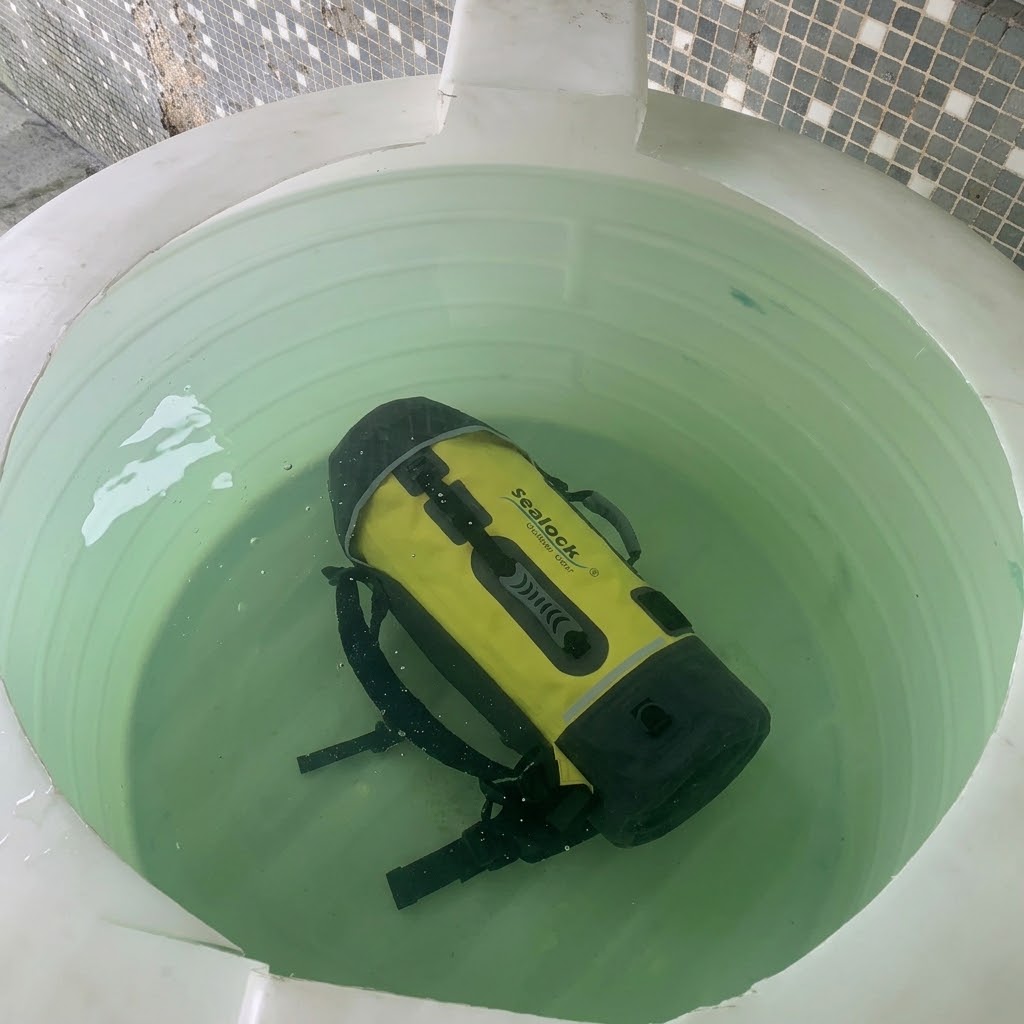

Η Sealock εκτελεί επίσης αυστηρά την πλήρη διαδικασία επιθεώρησης πελατών στα τελικά προϊόντα:αποσυσκευασία, εξαγωγή υπό κενό, 24ωρη στατική ανάπαυση και προσδιορισμός διαρροής αέρα. Αυτό έχει μεγαλύτερη σημασία σε μια μεγάλη συσκευασία από οπουδήποτε αλλού στη σειρά: μια αργή διαρροή που μπορεί να καλύψει ένας μεγάλος σφραγισμένος όγκος κατά τη διάρκεια μιας σύντομης βύθισης εξακολουθεί να αιμορραγεί το κενό μετρήσιμα για μια ολόκληρη μέρα. Το εργαστήριο εκτελεί επιπλέον αντοχή συγκόλλησης και αποκόλλησης, σετ συμπίεσης φλάντζας, δοκιμή κύκλου κλεισίματος, αντοχή ραφής με δοκιμή φόρτισης κύκλου 1.500+ και φόρτιση με τράνταγμα σε αγκυρώσεις πλεξούδας και ζώνης ισχίου, τριβή, σχίσιμο, εφελκυσμό, ψεκασμό αλατιού, UV, αντοχή χρώματος και διαφορά χρώματος.

Συχνές ερωτήσεις: Παραγωγή σακιδίου πλάτης IPX8

Ε: Γιατί ένα roll-top pack δεν μπορεί να χαρακτηριστεί IPX8;
Α: Επειδή η δύναμη στεγανοποίησης ενός roll-top προέρχεται από το πώς ο χρήστης το διπλώνει και το κουμπώνει, όχι από μια μηχανική συμπίεση. Είναι εξαιρετικό κατά της βροχής, του ψεκασμού και της σύντομης βύθισης - γι' αυτό τα πακέτα roll-top μας χαρακτηρίζονται με επαληθευμένο IPX7 - αλλά μια δηλωμένη IPX8 χρειάζεται ένα παρέμβυσμα συμπιεσμένο από μια ελεγχόμενη, επαναλαμβανόμενη δύναμη σύσφιξης.

Ε: Πόσο πρέπει να συμπιεστεί η φλάντζα στεγανοποίησης;
Α: Σε μια αρκετά στενή ζώνη: περίπου το 40% του αρχικού πάχους είναι ιδανικό, το 50% είναι το πρακτικό μέγιστο και κάτω από περίπου 10–15% δεν υπάρχει αξιόπιστη σφράγιση. Η συμπίεση πέραν του 50% κινδυνεύει να μην αναπηδήσει το λάστιχο, γεγονός που δημιουργεί ένα μόνιμο κενό.

Ε: Πώς ξέρετε ότι η φλάντζα θα εξακολουθεί να σφραγίζεται σε δύο χρόνια;
Α: Καθορίζοντας το σύνολο συμπίεσης — δοκιμασμένο στο ASTM D395 — αντί να το υποθέσουμε. Μια ένωση με φτωχό σετ συμπίεσης σφραγίζεται την πρώτη ημέρα και σταδιακά σταματά. Το απόθεμα φλάντζας ελέγχεται για σκληρόμετρο και ρύθμιση συμπίεσης κατά την εισερχόμενη επιθεώρηση.

Ε: Ποιο είναι το πιο δύσκολο κομμάτι ενός πακέτου IPX8 για να γίνει σωστό;
Α: Ακόμη και σύσφιξη σε ένα ευρύ άνοιγμα. Ένας κεντρικός ιμάντας συμπίεσης συγκεντρώνει δύναμη στη μέση και αποδίδει λιγότερη στα άκρα, επομένως το κλείσιμο χρειάζεται ένα σκληρυμένο πτερύγιο, σταματά συμπίεσης και ένα προφίλ φλάντζας που ταιριάζει με την πραγματική καμπύλη δύναμης — και στη συνέχεια η συμπίεση επαληθεύεται σε όλο το πλάτος κατά την επιθεώρηση.

Ε: Επιπλέει ένα πακέτο IPX8;
Α: Ένα σφραγισμένο πακέτο παγιδεύει αέρα και επιπλέει, κάτι που είναι χρήσιμο — αλλά ο ίδιος παγιδευμένος αέρας σπρώχνει προς τα έξω στο πώμα όταν βυθίζεται, επομένως το κέλυφος και η τσιμούχα πρέπει να κατασκευαστούν για πίεση και από τις δύο κατευθύνσεις.

Ε: Τι πρέπει να ζητήσουμε για να τεκμηριώσουμε έναν ισχυρισμό IPX8;
Α: Το δηλωμένο βάθος και διάρκεια και μια έκθεση δοκιμής τελικού προϊόντος. Το IPX8 χωρίς δηλωμένο βάθος δεν είναι επαληθεύσιμο και είναι η πιο κοινή υπεραξία σε αδιάβροχο εξοπλισμό.

Μιλήστε στο εργοστάσιο

Για να αναπτύξετε ένα αδιάβροχο σακίδιο πλάτης IPX8, επικοινωνήστε με το Sealock στοinfo@sealock.com.hkή +86-769-82009361. Πάνω από είκοσι χρόνια συγκόλλησης υψηλής συχνότητας και βιομηχανικής ραψίματος κάτω από μια στέγη, κατασκευή IPX8 με στεγανοποίηση, δοκιμή δηλωμένου βάθους, διπλή παραγωγή Κίνας-Βιετνάμ και πλήρης διαδικασία επιθεώρησης πελάτη σε κάθε αποστολή.
