Οδηγός κατασκευής αδιάβροχης θήκης τηλεφώνου IPX8

Η Sealock είναι κατασκευαστής αδιάβροχης θήκης τηλεφώνου IPX8 και προμηθευτής OEM. Το IPX8 είναι η υψηλότερη κατηγορία εισόδου νερού σε κοινή χρήση και σε μια θήκη τηλεφώνου έχει βάρος που δεν έχει κανένα άλλο προϊόν: η θήκη προστατεύει μια συσκευή που αξίζει πολλαπλάσια της τιμής της και μια μόνο τρύπα την καταστρέφει. Αυτός ο οδηγός εξηγεί τι απαιτεί πραγματικά το IPX8, τις αρχιτεκτονικές σφράγισης που το φθάνουν και την πειθαρχία κατασκευής που κάνει την αξιολόγηση να επαναλαμβάνεται σε εκατό χιλιάδες μονάδες αντί να ισχύει για ένα καλό δείγμα.

Τι σημαίνει IPX8 — και τι όχι

Σύμφωνα με το IEC 60529, IPX8 σημαίνει συνεχή βύθισηπέραένα μέτρο, σε βάθος και διάρκεια που καθορίζει ο κατασκευαστής. Δεν υπάρχει ενιαίος σταθερός αριθμός: μια βαθμολογία έχει νόημα μόνο ως "IPX8 έως 30 μέτρα" ή παρόμοια. Το IPX7, αντίθετα, είναι μια καθορισμένη δοκιμή — ένα μέτρο για τριάντα λεπτά. Επομένως, ένας ισχυρισμός IPX8 χωρίς δηλωμένο βάθος δεν λέει στον αγοραστή τίποτα επαληθεύσιμο και αυτή η ασάφεια καταχράται σε μεγάλο βαθμό σε αυτήν την κατηγορία.

Η φυσική είναι αυτή που κάνει το σχήμα του βάθους να έχει σημασία. Η υδροστατική πίεση αυξάνεται με το βάθος και λειτουργεί συνεχώς σε κάθε επιφάνεια στεγανοποίησης. Ένα περίβλημα σε μεγάλο βάθος συγκρατεί τη σοβαρή πίεση — ένα περίβλημα 60 μέτρων είναι σφραγισμένο έναντι περίπου 87 psi. Στα 30 μέτρα το φορτίο είναι αναλογικά χαμηλότερο, αλλά ακόμα πολύ περισσότερο από οτιδήποτε θα μπορούσε να επιβιώσει ένα κλείσιμο με προστασία από πιτσιλίσματα, και είναιπαραπεταμένος, οδηγώντας το νερό μέσω οποιασδήποτε ατέλειας μέσω διείσδυσης και τριχοειδούς δράσης. Η οικοδόμηση σε IPX8 σημαίνει ότι σχεδιάζετε κάθε διεπαφή για αυτή τη συνεχή ώθηση και, στη συνέχεια, την αποδεικνύετε.

Οι τρεις αρχιτεκτονικές σφράγισης που φτάνουν στο IPX8

Τα κλεισίματα σε στυλ φερμουάρ από μόνα τους δεν φτάνουν εκεί υπό πίεση. Τα συστήματα κλειδαριάς με στεγανοποίηση φλάντζας κάνουν. Ο Sealock δημιουργεί τρία, το καθένα μια διαφορετική απάντηση στο ίδιο πρόβλημα:

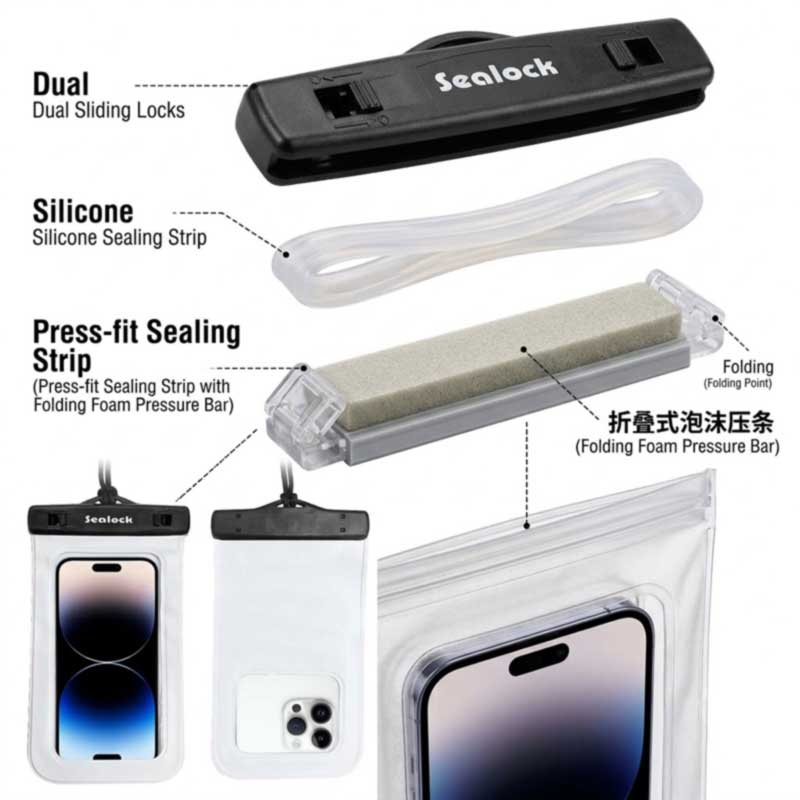

1. Κλείδωμα διπλής ολίσθησης με λωρίδα στεγανοποίησης σιλικόνης

Δύο ανεξάρτητες συρόμενες κλειδαριές σφίγγουν το στόμιο πάνω σε μια αδιάβροχη λωρίδα σιλικόνης, συμπιέζοντας τη φλάντζα ομοιόμορφα σε όλο το πλάτος. Η σιλικόνη παρέχει την ελαστικότητα στεγανοποίησης. οι μηχανικές-πλαστικές κλειδαριές ABS παρέχουν τη δύναμη σύσφιξης και την συγκρατούν. Αυτή είναι η αρχιτεκτονική του SL-A064 και το πλεονέκτημά του είναι ο πλεονασμός — δύο κλειδαριές δεν σημαίνουν κανένα σημείο απελευθέρωσης.

2. Λωρίδα Press-Seal και μια αναδιπλούμενη ράβδος συμπίεσης αφρού

Μια λωρίδα στεγανοποίησης με συμπίεση κλείνει το άνοιγμα, στη συνέχεια το επάνω μέρος διπλώνει και μια ράβδος συμπίεσης αφρού σφίγγει στην πτυχή. Η σφράγιση επομένως κατασκευάζεται δύο φορές, με δύο διαφορετικούς μηχανισμούς, έτσι μια περιθωριακή σφράγιση πίεσης εξακολουθεί να στηρίζεται με μηχανική συμπίεση στην πτυχή. Αυτός είναι ο σχεδιασμός SL-A101 και είναι μια γνήσια διπλή τσιμούχα αντί για ένα μόνο κλείσιμο που περιγράφεται ως ένα.

3. Διπλή συρόμενη κλειδαριά με αναδιπλούμενη σφράγιση

Συρόμενες κλειδαριές σε συνδυασμό με διπλωμένο κλείσιμο σε σώμα υψηλής ποιότητας PVC με θερμοσυγκόλληση, η κατασκευή που χρησιμοποιείται στα SL-A082 και SL-A083, με ονομαστική εμβέλεια 30 μέτρων.

Η κοινή αρχή:ένα συμβατό παρέμβυσμα συν παρατεταμένη, ομοιόμορφα κατανεμημένη δύναμη σύσφιξης. Η ανομοιόμορφη σύσφιξη είναι η κλασική αποτυχία - μια σφράγιση που συγκρατείται στο κέντρο και ανοίγει στο ένα άκρο θα περάσει από ένα απλό βύθισμα και θα αστοχήσει στο βάθος.

Υλικά: Διαύγεια, Πάχος και Υλικό

• Ταινία σώματος— Το PVC υψηλής διαύγειας παρέχει οπτική ποιότητα και σταθερό, συγκολλήσιμο/θερμοσφραγιζόμενο σώμα. Οι σακούλες μας με στεγανοποίηση έχουν μήκος 0,30–0,35 mm, αρκετά λεπτές για απόκριση στην αφή και αρκετά παχείς για να αντιστέκονται στο τρύπημα.
• Ταινία παραθύρου— Διαφανές φιλμ υψηλής ευαισθησίας στο μπροστινό μέρος για την οθόνη αφής και ένα ανεξάρτητο πίσω παράθυρο, ώστε η κάμερα να τραβάει μέσα από καθαρό φιλμ και όχι μέσα από την πρόσοψη της οθόνης. Η υποβρύχια φωτογραφία μπορεί να χρησιμοποιηθεί μόνο με ειδικό πίσω παράθυρο.
• Κλείδωμα υλικού— Πλαστικό μηχανικής ABS, επιλεγμένο για ακαμψία, ώστε η δύναμη σύσφιξης να μην χαλαρώνει και για σκληρότητα, ώστε η κλειδαριά να μην σπάει κατά το επαναλαμβανόμενο κλείσιμο.
• Τσιμούχα— σιλικόνη ή αφρός, επιλεγμένο για ελαστικότητα επαναφοράς, επειδή ένα παρέμβυσμα που παίρνει μόνιμο σετ σταματά να σφραγίζει.
• Εύρος θερμοκρασίας— υλικά που πληρούν τις προϋποθέσεις για ένα εύρος εργασίας από -20°C έως 60°C, καθώς μια φλάντζα που σκληραίνει στο κρύο νερό είναι μια διαρροή.

Η διάσταση Πρόβλημα Κανείς δεν Δηλώνει

Ακολουθεί μια πραγματικότητα παραγωγής που προκαλεί αθόρυβα επιστροφές σε αυτήν την κατηγορία:η εσωτερική χρησιμοποιήσιμη κοιλότητα είναι μικρότερη από τις εξωτερικές διαστάσεις, επειδή η δομή στεγανοποίησης καταναλώνει χώρο στο πάνω μέρος και η συμπίεση παίρνει πλάτος. Οι αγοραστές βλέπουν συνήθως μια εξωτερική φιγούρα σε μια καταχώριση, την παραγγέλνουν και βρίσκουν ότι το τηλέφωνο δεν ταιριάζει — και η ανεξάρτητη καθοδήγηση λέει τώρα στους αγοραστές να ζητούν διαστάσεις κοιλότητας πριν αγοράσουν αντί να εμπιστεύονται την εξωτερική μέτρηση.

Ο Sealock δημοσιεύει και τα δύο. Το SL-A101 είναι 11×17,5 cm εξωτερικά με εσωτερική χρησιμοποιήσιμη επιφάνεια περίπου 9,5×14,5 cm. Το SL-A064 είναι περίπου 22×11,5 cm εξωτερικά με περίπου 18,5×9 cm χρησιμοποιήσιμο. Η δήλωση και των δύο είναι ο ειλικρινής τρόπος για να προσδιορίσετε μια θήκη και για έναν αγοραστή OEM είναι ο αριθμός που θα πρέπει να οδηγήσει στη σύντομη — γράψτε τις προδιαγραφές στην εσωτερική κοιλότητα και στον φάκελο της συσκευής-στόχου, όχι στο εξωτερικό της τσάντας. Οι αποφάσεις μεγεθών καλύπτονται περαιτέρω στο μαςΟδηγός προσαρμογής αδιάβροχης θήκης τηλεφώνου OEM.

Πλευστότητα από Σχεδιασμό

Μια σφραγισμένη θήκη παγιδεύει αέρα και αυτός ο εγκλωβισμένος όγκος είναι που την κάνει να επιπλέει με ένα τηλέφωνο μέσα. Σχεδιασμένο σκόπιμα - αντί να αφεθεί στην τύχη - σημαίνει ότι ένα τηλέφωνο που πέφτει παραμένει στην επιφάνεια αντί να βυθίζεται. Η πλευστότητα θα πρέπει να αποδεικνύεται στο δείγμα με τη συσκευή-στόχο φορτωμένη, όχι να διεκδικείται από ένα άδειο σακουλάκι, επειδή αυτό είναι ένα χαρακτηριστικό που ελέγχουν οι αγοραστές και ένας ισχυρισμός που η αγορά συχνά κάνει λάθος.

Αυτό που στην πραγματικότητα καθορίζει τη συνέπεια

Η επίτευξη IPX8 μία φορά είναι ένα επίτευγμα σχεδιασμού. Η επίτευξη του σε κάθε μονάδα είναι ένα επίτευγμα διαδικασίας. Τέσσερα πράγματα το αποφασίζουν:

• Σταθερότητα σφράγισης και συγκόλλησης— Οι παράμετροι θερμικής σφράγισης και συγκόλλησης διατηρούνται σταθερές, με δοκιμαστικές σφραγίδες πριν από κάθε εκτέλεση. Ένας βιαστικός κύκλος αφήνει έναν δεσμό που φαίνεται τελειωμένος και ξεφλουδίζει αργότερα.
• Έλεγχος σύνθεσης φιλμ— το εισερχόμενο φιλμ ελέγχεται για πάχος, διαύγεια και πρόσφυση σε σχέση με το υπογεγραμμένο πρότυπο, καθώς μια παρτίδα παρτίδας αλλάζει τόσο την οπτική όσο και τη συμπεριφορά στεγανοποίησης.
• Διαχείριση ανοχής διαστάσεων— η φλάντζα, η κλειδαριά και το στόμιο πρέπει να συναντώνται μέσα σε μια σφιχτή ταινία για να είναι ομοιόμορφη η σύσφιξη.
• Επαναλαμβανόμενη πειθαρχία διαδικασίας— τεκμηριωμένα SOP, έτσι ώστε η εκατονταχιλιοστή θήκη να κατασκευάζεται όπως ήταν το εγκεκριμένο δείγμα.

Πώς αποδεικνύεται η βαθμολογία

Η ποιότητα περιορίζεται σε τρία επίπεδα —IQC(φιλμ, φλάντζες και εξοπλισμός κλειδαριάς έναντι του υπογεγραμμένου προτύπου),IPQC(ακεραιότητα στεγανοποίησης, ευθυγράμμιση παραθύρου, εγκατάσταση κλειδαριάς και διάταξη κορδονιού-αγκύρωσης στη γραμμή) καιOQC(Δειγματοληψία AQL, δοκιμή εμβάπτισης και σύγκριση δειγμάτων χρυσού, με διαθέσιμη πιστοποίηση SGS ή QIMA — η πιστοποίηση IPX8 τρίτου μέρους είναι αυτό που ζητούν όλο και περισσότερο οι αγοραστές να δουν).

Επιπλέον, η Sealock εκτελεί αυστηρά την πλήρη διαδικασία επιθεώρησης πελατών στα τελικά προϊόντα:αποσυσκευασία, εξαγωγή υπό κενό, 24ωρη στατική ανάπαυση και προσδιορισμός διαρροής αέρα. Αυτή είναι η αποφασιστική δοκιμή για ένα προϊόν IPX8. Μια τρύπα πολύ μικρή για να αποτύχει ένα σύντομο βύθισμα θα εξακολουθεί να χάνει το κενό για μια ολόκληρη μέρα και η δοκιμή αρνητικής πίεσης βρίσκει τις οριακές σφραγίδες που αφήνει μόνο η βύθιση - κάτι που σε μια θήκη τηλεφώνου είναι ακριβώς η διαφορά μεταξύ ενός ικανοποιημένου πελάτη και μιας κατεστραμμένης συσκευής. Το εργαστήριο διαθέτει επιπλέον αντοχή συγκόλλησης στεγανοποίησης και αποκόλλησης, κύκλο κλεισίματος, φόρτωση με τράνταγμα στην άγκυρα κορδόνι, διαύγεια και τριβή μεμβράνης, εφελκυσμό, ψεκασμό αλατιού και υπεριώδη ακτινοβολία.

Τίμια όρια που αξίζει να εκτυπωθούν στο κουτί

Μια καλοφτιαγμένη θήκη IPX8 εξακολουθεί να έχει όρια και η δήλωση τους προστατεύει τόσο τον πελάτη όσο και την επωνυμία:

• Οι φώκιες παλαιώνουν— η ακεραιότητα της φλάντζας υποβαθμίζεται με την έκθεση στην υπεριώδη ακτινοβολία, τις μεταβολές της θερμοκρασίας και την επαναλαμβανόμενη χρήση, και ένα παρέμβυσμα που έχει υποστεί βλάβη χάνει μόνιμα την ελαστικότητα επαναφοράς. Οι θήκες είναι ένα αντικείμενο που μπορεί να αντικατασταθεί, όχι ένα εφ' όρου ζωής.
• Μην βουτήξετε στο ονομαστικό όριο— Η λογική καθοδήγηση είναι να παραμείνετε καλά μέσα στο ονομαστικό βάθος αντί να το αντιμετωπίζετε ως στόχο.
• Ξεπλύνετε και στεγνώστε μετά από θαλασσινό νερό— τα σωματίδια που απομένουν στη λωρίδα στεγανοποίησης είναι αυτά που σπάνε την επόμενη σφράγιση.
• Το ξεκλείδωμα με δακτυλικό αποτύπωμα δεν λειτουργεί μέσω φιλμ— οθόνη αφής, Face ID και κλήσεις στις κατασκευές μας με κλείδωμα.
• Οι χρήστες θα πρέπει να κάνουν αυτοέλεγχο— ένα χαρτομάντιλο μέσα, σφραγισμένο, βυθισμένο για λίγο, είναι ένας έλεγχος τριών λεπτών που αξίζει να προτείνετε στη συσκευασία.

Η βάση του προϊόντος

Αυτά τα πουγκιά, από το Sealock'sαδιάβροχη θήκη τηλεφώνουγραμμή, καλύπτουν τις παραπάνω αρχιτεκτονικές σφράγισης και χρησιμεύουν ως ίσα σημεία εκκίνησης για μια παραγγελία OEM — καμία δεν κατατάσσεται πάνω από την άλλη:

Εικών	Μοντέλο & προδιαγραφές	Αρχιτεκτονική και βαθμολογία σφραγίδων	MOQ

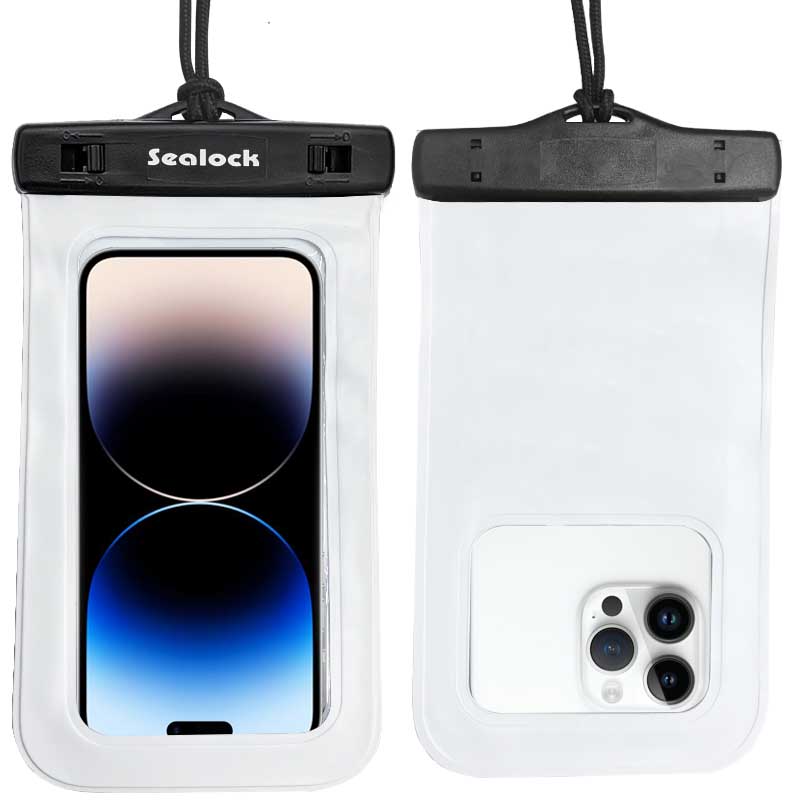

	SL-A064 Universal IPX8 θήκη τηλεφώνου με παράθυρο κάμερας— PVC υψηλής ποιότητας + ABS. εξωτερικό περίπου. 22×11,5 εκ., εσωτερικής χρήσης περ. 18,5×9 εκ. ταιριάζει σε τηλέφωνα έως 7,0″. μπροστινό παράθυρο πλήρους οθόνης αφής + ανεξάρτητο πίσω παράθυρο κάμερας. Υποστηρίζεται αναγνωριστικό προσώπου. 60–70 γρ. μαύρο / παγετό λευκό? Ρυθμιζόμενο κορδόνι από νάιλον 45 εκατοστών.	Κλείδωμα διπλής ολίσθησης + λωρίδα στεγανοποίησης σιλικόνης.IPX8	300
	Θήκη τηλεφώνου SL-A101 Dual-Seal IPX8 με πίσω παράθυρο κάμερας— PVC υψηλής διαύγειας· εξωτερικό 11×17,5 εκ., εσωτερικά χρησιμοποιήσιμο περ. 9,5×14,5 εκ. ταιριάζει σε τηλέφωνα έως 6,5″. παράθυρο αφής υψηλής ευαισθησίας + ανεξάρτητο παράθυρο κάμερας. υποβρύχια φωτογραφία υποστήριξη? 50–60 γρ. κίτρινο / μαύρο / παγετό λευκό? ρυθμιζόμενο κορδόνι με πλέξη.	Λωρίδα σφράγισης πίεσης + αναδιπλούμενη ράβδος συμπίεσης αφρού.IPX8	300
	SL-A082 (μικρό) / SL-A083 (μεγάλο) Αδιάβροχη θήκη τηλεφώνου γενικής χρήσης— PVC premium 0,30–0,35 mm + σύστημα κλειδαριάς ABS. μεμβράνη αφής TPU/PVC υψηλής ευκρίνειας. θερμικά σφραγισμένο σώμα? 55–75 g; −20°C έως 60°C. Υποστηρίζονται οθόνη αφής, Face ID και κλήσεις. λευκό / μαύρο / προσαρμοσμένο.	Διπλή συρόμενη κλειδαριά + διπλωμένη τσιμούχα.IPX8, έως 30 μ	300
	SL-F170 Αδιάβροχη θήκη τηλεφώνου με φερμουάρ— TPU; 2L, αρκετά ευρύχωρο για τηλέφωνο συν κάρτες, μετρητά και μικρά είδη πρώτης ανάγκης. προσαρμοσμένο λογότυπο αποδεκτό.	Αδιάβροχο φερμουάρ? Σώμα συγκολλημένο με HF	500
	SL-A059 Αδιάβροχη θήκη τηλεφώνου για κολύμπι— Σύνθετο ύφασμα TPU σε αδιάβροχη βάση 500D, απρόσκοπτα συγκολλημένο. προσαρμοσμένα μεγέθη? για κολύμπι, βροχή, παραθαλάσσια, ιχνηλάτηση ποταμών, σέρφινγκ, κωπηλασία και ιστιοπλοΐα.	Αδιάβροχο φερμουάρ IPX7	500

Η δειγματοληψία διαρκεί 7–15 ημέρες και η παραγωγή 30–45 ημέρες μετά την έγκριση, με εκτύπωση μεταξοτυπίας ή UV λογότυπου, προσαρμοσμένα χρώματα και ανάπτυξη OEM/ODM που υποστηρίζεται σε όλες τις εκδόσεις.

Συχνές ερωτήσεις: Κατασκευή θήκης IPX8

Ε: Τι ακριβώς εγγυάται το IPX8;
Α: Συνεχής βύθιση πέραν του ενός μέτρου, σε βάθος και διάρκεια που δηλώνει ο κατασκευαστής. Να ζητάτε πάντα το δηλωμένο βάθος — μια αξίωση IPX8 χωρίς αυτήν δεν είναι επαληθεύσιμη και το μη δηλωμένο βάθος είναι η τυπική υπεραξίωση σε αυτήν την κατηγορία.

Ε: Γιατί μόνο ένα φερμουάρ δεν μπορεί να φτάσει IPX8;
Α: Υπό παρατεταμένη πίεση, ένα σύστημα κλειδαριάς με στεγανοποίηση φλάντζας κατανέμει τη δύναμη σύσφιξης πολύ καλύτερα από ένα κλείσιμο με φερμουάρ. Οι κατασκευές IPX8 χρησιμοποιούν παρεμβύσματα σιλικόνης ή αφρού που σφίγγονται με κλειδαριές ABS ή αναδιπλούμενη ράβδο συμπίεσης. οι κατασκευές φερμουάρ έχουν βαθμολογία IPX7.

Ε: Γιατί ο εσωτερικός χώρος είναι μικρότερος από το εξωτερικό μέγεθος;
Α: Επειδή η δομή σφράγισης και η συμπίεσή της καταναλώνουν χώρο στο πάνω μέρος και στα πλάγια. Γι' αυτό δημοσιεύουμε και τα δύο σχήματα — το SL-A101 είναι 11×17,5 cm εξωτερικά με περίπου 9,5×14,5 cm χρησιμοποιήσιμο. Πάντα να προσδιορίζετε την εσωτερική κοιλότητα.

Ε: Πώς διατηρείτε την αξιολόγηση συνεπή σε μια μεγάλη παραγγελία;
Α: Σταθερότητα παραμέτρων στεγανοποίησης με δοκιμαστικές στεγανοποιήσεις σε κάθε εκτέλεση, έλεγχος εισερχόμενου φιλμ για πάχος και πρόσφυση, αυστηρή ανοχή διαστάσεων στη φλάντζα και την κλειδαριά και τεκμηριωμένα SOP — και στη συνέχεια προσδιορισμός διαρροής με κενό και συγκράτηση στα τελικά προϊόντα.

Ε: Μπορούμε να λάβουμε πιστοποίηση τρίτου μέρους;
Α: Ναι — Η επιθεώρηση και η πιστοποίηση SGS ή QIMA μπορούν να κανονιστούν, και οι αγοραστές περιμένουν όλο και περισσότερο μια αξίωση IPX8 να συνοδεύεται από μια αναφορά δοκιμής που μπορούν να δουν.

Ε: Πόσο διαρκεί μια θήκη IPX8;
Α: Οι στεγανοποιήσεις υποβαθμίζονται με την υπεριώδη ακτινοβολία, τον κύκλο θερμότητας και τη χρήση, και ένα παραβιασμένο παρέμβυσμα δεν ανακτά την ελαστικότητά του. Αντιμετωπίστε τις σακούλες ως αντικαταστάσιμες, προτείνετε το ξέβγαλμα και το στέγνωμα μετά από αλμυρό νερό και βάλτε έναν απλό αυτοέλεγχο με χαρτομάντιλα και βουτιά στη συσκευασία.

Μιλήστε στο εργοστάσιο

Για να αναπτύξετε ή να κατασκευάσετε μια αδιάβροχη τηλεφωνική θήκη IPX8, επικοινωνήστε με τη Sealock στη διεύθυνσηinfo@sealock.com.hkή +86-769-82009361. Πάνω από είκοσι χρόνια σε συγκολλημένα και θερμικά σφραγισμένα αδιάβροχα προϊόντα, τρεις αρχιτεκτονικές σφράγισης IPX8, δημοσιευμένες διαστάσεις εσωτερικής κοιλότητας και πλήρης διαδικασία επιθεώρησης πελάτη σε κάθε αποστολή.
